株式会社エス・シー・エム プローブ組立機
 |
プローブ組立機 |
 |
特殊絞り金型 |
 |
特殊絞り金型 |
 |
絞り金型（20個取り） |
 |
カシメ |
|
|
| |
プローブ組立器 ＳＣＭ-15ＰＢＡ-Ⅲ
| |
プリント基板等の電気検査用に使用される各種コンタクト プローブの組立装置 |
||
| ■連続の安定した組立が可能 | |||
| ■美しい仕上がりのカシメ加工 |
|||
| ■着脱・組付け・カシメ動作が簡単な動作で行われ高い生産性が得られる。 | |||
| ■小型・軽量 | |||
| 外形寸法 200巾ｘ310ｘ280高 | |||
| 重量 ７．５㎏ | |||
 |
|||
| |
Ｐ.63 プローブ組立機ＳＣＭ－15ＰＢＡーⅢ.pdf  |
特殊絞り金型 SCM-22PBA-1
| |
■ラージヘッドプランジャーの絞りカシメが可能 | ||
| ■安定した組立 ■美しい仕上がり | |||
| ■調整不要 ■簡単操作 ■小型、軽量 ■低価格 | |||
| ■フレキシブル機能 | |||
| 付加仕様により各種材質に対応可能 | |||
 |
金型の設計・製作・調整まで一貫対応 | ||
| ■必要設備はエアー源のみ 5Kgf/ｃｍ2 | |||
| Ｐ.59 特殊絞り金型（ＳＣＭ－２２ＰＢＡーⅠ）.pdf |
特殊絞り金型 SCM-18PBA-LM-Ⅱ（3線R絞り）
| |

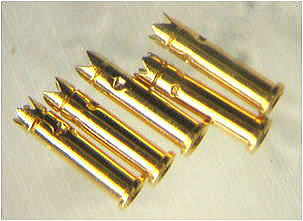

ラージヘッドプランジャーの例 | |
| ■ラージヘッドプランジャーの絞りカシメが可能!!（3点カシメ） | ||
| ■安定した組立 ■美しい仕上がり | ||
| ■調整不要 ■簡単操作 ■小型、軽量 ■低価格 | ||
| ■フレキシブル機能 | ||
| 付加仕様により各種材質に対応可能 | ||
 |
 |
金型の設計・製作・調整まで一貫対応 |
| ■必要設備はエアー源のみ 5Kgf/ｃｍ2 | ||
| ラージヘッドプランジャーの例 | R状3線絞り形状 | |
| Ｐ.60 特殊絞り金型ＳＣＭ－１８ＰＢＡーＬＭーⅡ3線R絞り.pdf |
絞り金型（20個取り）
| |
プローブ組立・バレルカシメ用 |
 |
| Ｐ.62 絞り金型&エアプレス機ＳＣＭ－１５ＰＢＡーⅣ.pdf |

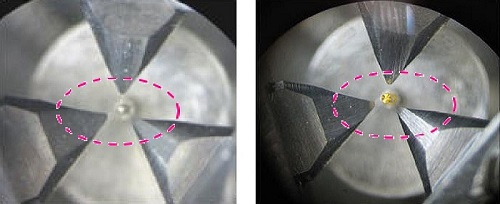

カシメ SCM-18PBA-CL-Ⅲ（3線絞り）
| |
 |
|
 |
 |
 |
| Ｐ.61 プローブ組立機SCM-18PBA-CL-Ⅲ３線絞り.pdf |
